一、杭州起重机产品概述

5、   本产品设有地面和操纵室两种操作形式，操纵室有开式、闭式两种，可根据实际情况分为左装与右装两种形式。

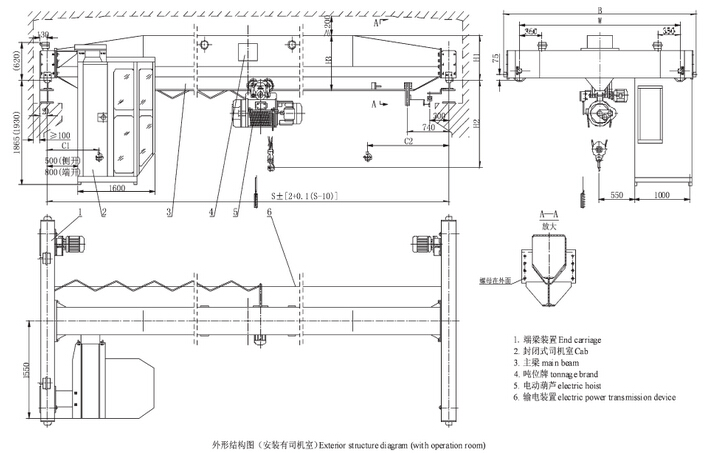

二、产品简图

单梁起重机的构成

电动单梁起重机主要包括三大运行机构：起升运行机构、大车运行机构、小车运行机构。其中起升运行机构主要由电动葫芦、钢丝绳、滑轮、吊钩或者吊具组成。电动单梁桥式起重机金属结构主要由主梁及端梁两部分组成，其主梁结构多为工字钢和钢板的组合截面，由盖板、腹板和工字钢构成,箱体内还有纵横长短加强筋板。其安全及可靠性直接影响着起重机的运行质量及工作能力。
钢结构制作特点
1）主要钢结构（主梁、端梁）材料均采用Q235-B,使用的材料具有材质报告及相应的合格证书。
2）钢结构的制造、焊接、检验按国家标准进行。重要受力对接焊缝采取双面坡口焊接工艺，并按规定进行外观检查和无损探伤，所有焊工持有相应的等级证书。
3) 所有起重机主梁采用整板无对接工艺，取消主梁钢板对接焊缝，消除了钢板对接焊制量隐患。（钢板对接焊是最重要的焊接，是质量隐患最多的部位）
4）所有板材全部采用数控切割机自动下料，预设主梁拱度，避免传统火烘主梁拱度下挠的问题。
5）钢材表面进行抛丸处理，其表面粗糙度打到GB8923《涂装前钢材表面处理登记和除锈等级》中的Sa2.5级，提高油漆附着力，不脱漆，保证单梁起重机整机长期美观
6）主梁纵向腰焊缝采用国内先进的自动专机埋伏焊接，成型美观，确保焊接质量。
7）大车横梁采用矩形管整体制作，无拼接、无焊缝，外形美观，坚固耐用。
8）车轮安装全部采用镗孔式安装，避免车轮踏面不在同一水平面，提高车轮运行精度。
机械系统的性能特点
1）单梁起重机起升机构由中外合资品牌凯澄双速电动葫芦组成，该产品具有结构紧凑，自重轻，体积小，操作方便等优点。
a. 减速器：单梁起重机的电动葫芦减速器采用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnTi钢锻制加工，并经热处理，全部用滚动轴承支承，箱壳用铸铁制造，装配严密，防尘可靠。
b.卷筒装置：卷筒用铸铁或无缝钢管制成，采用花键与减速器连接，另一端用滚动轴承支承在锥形电动机前端伸出部位。卷筒外壳用钢板制成。
c.吊钩装置：吊钩采用20钢模锻制成，并用推力球轴承通过吊钩横梁与外壳相连接，使吊钩运转自如。
d.联轴器：电动机的力矩，通过爪型弹性联轴器传递到减速器，该联轴器能吸收负荷冲击获得平稳的起动。
e.慢速驱动装置：慢速驱动装置由驱动箱体、箱盖、小电机组成，小电机通过慢速装置带动主电机工作。
f.限位器：为防止因吊钩上升下降超过极限位置而造成故障，葫芦上装有限位器，当吊钩达到极限位置时，由于单梁起重机的卷筒装置上导绳器带动限位器动作，从而自动切断电源使葫芦停止运转。
g.电动机：起升电动机采用较大起动力矩的锥形制动电机，以适应产品断续工作中频繁的直接起动，最大转矩为额定力矩的2.4~3倍。
h.为确保使用的安全可靠，所有电动葫芦均配置了起重量限制器。
i.电控系统：主要由单梁起重机的控制箱和操作按钮盒组成，具有失压、互锁、过载、超载报警等保护或警示功能。
2）小车运行机构
单梁起重机电动葫芦的运行机构为电动小车式。减速齿轮为40Cr锻制，并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支承，墙板用钢板制造，保证运转灵活，使用方便，寿命长。
小车运行机构加装变频器，无极调速,运行平稳,定位准确，操作舒适。
3）大车运行机构
单梁起重机的大车运行结构由电机、减速机、车轮组构成，车轮为45#锻件，热处理后的硬度为踏面HB≥330～390，深20mm处HB≥260。轴和齿轮的材质为调质后的45#或40Cr。大车驱动为新型LDA型驱动装置，该装置具有结构简单、体积小，起动转矩大，可频繁起动，运行速度平稳，噪音低，使用安全可靠，安装维修方便，美观大方等优点。

单梁起重机的大车运行机构加装变频器，无极调速,运行平稳,定位准确，操作舒适。

LD电动单梁起重机扩展阅读

取得LD电动单梁起重机证需要什么资料？

电动单梁起重机拿证一般是起重机制造厂家或者安装公司办理，购方只要提供一个《起重机预期用途》，而且这个版本也是供方提供，购方相关人员签字加盖公章。
有些地方购方在安装起重机之前要向当地安监部门提出特种设备需求申请，还有些地方在拿证前要把起重机操作证办好。其它相关资料全部由设备供方提供，如起重机合格证，质量证明书，型式实验报告，特种设备制造许可证，特种设备安装许可证，特种设备安装人员操作证，制造厂家营业执照等
